FLHアマチュア無線・ハンディ機取り付け

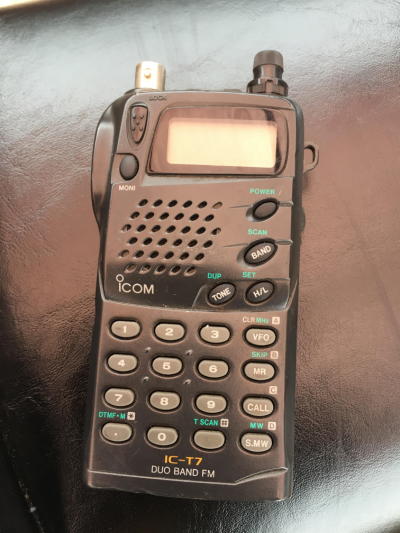

このリグはヤフオクで買った安物です。5000円もしなかったようなぁ( ´∀` )

壊れたら次の出物を探す作戦で!!

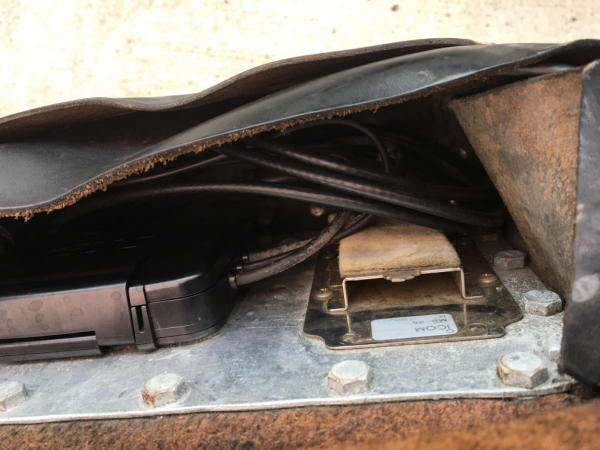

本体はメーターダッシュの下へ。



まずはアンテナ周り!

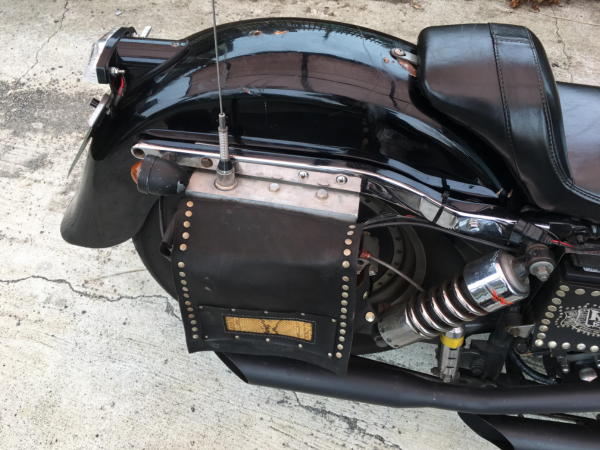

アンテナはここへ!

バックの取り付けステーにアンテナのM-コネクタが入る穴をあけて取り付け!



ちなみにこのバック(自作)、今はETCしか入れてないけどもともとはモービル機を

入れてたんだ。

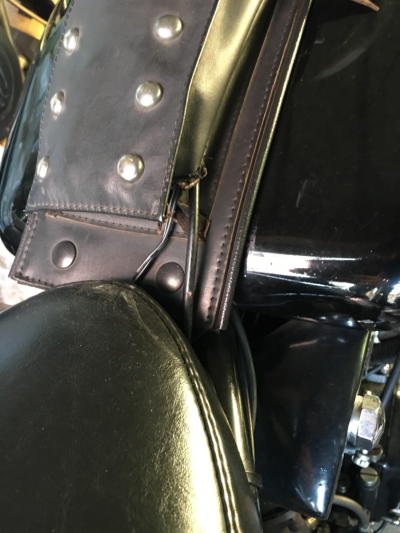

ちょっと見にくいかなぁ?!

アンテナは普通のモービル用でMコネクタ。無線機は古いハンディなのでBNC。

なので同軸ケーブル(アンテナコード)はM-BNCのをチョイス。

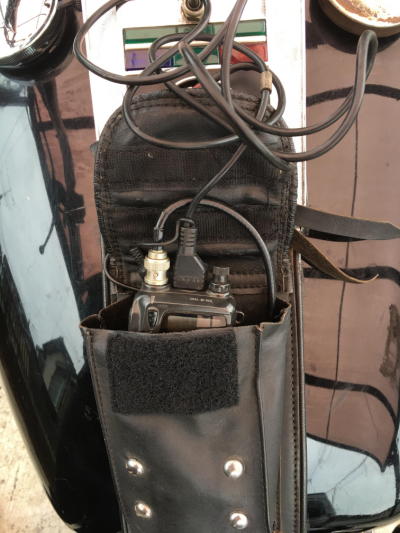

電源と一緒に入れてある。

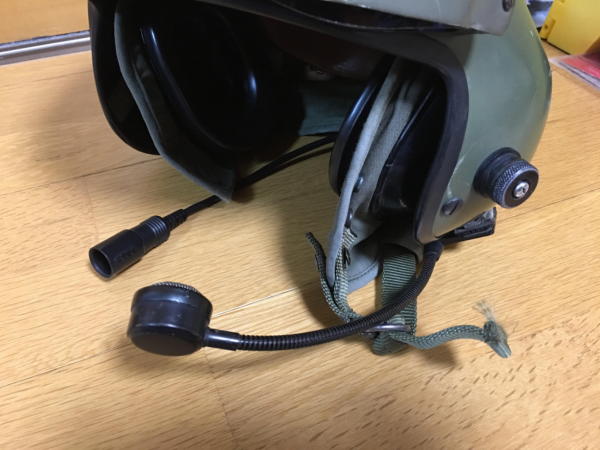

ヘッドセットに行く変換ケーブルはKTEL。ヘッドセットからKTELにしてるので

ケーブルは無線機がIcomなのでこれをチョイス!

KTEL KT032ハンディ機用コード

http://www.ktel.co.jp/product/index.html

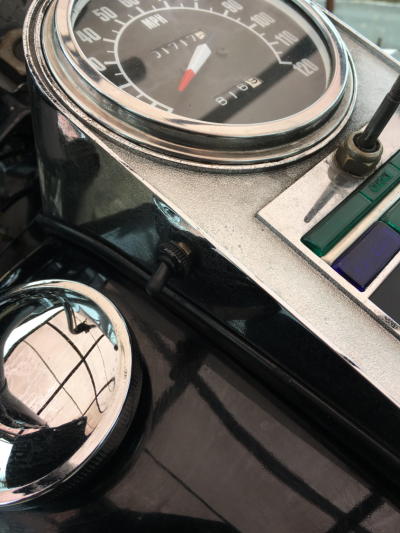

枝分かれしてるプラグにPTTスイッチを取り付け。

普通はハンドルにスイッチつけるんだけと思うけどオレの場合は

メーターダッシュへ!

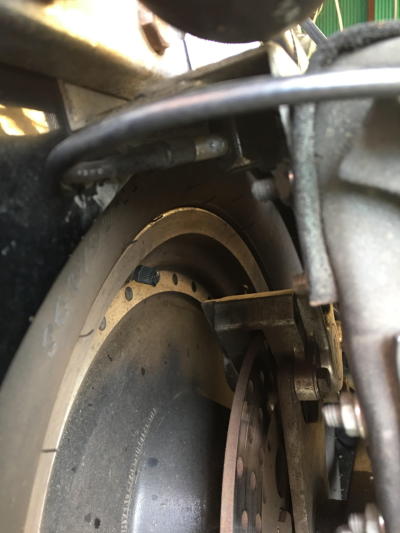

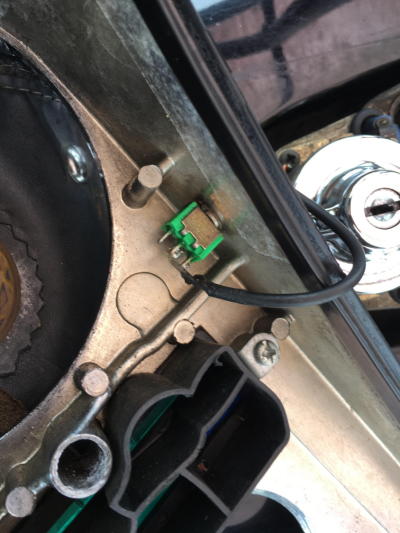

裏はこんな感じ

最後にDC電源。

乾電池、ニッカドいろいろ方法はあるんだけど、バッテリーから電源を引っ張りました。

理由は電池を買ってくるのめんどくさいし(以前は電池でやってた)前の日充電するのも忘れちゃうしね!

ただし、バッテリー直でとるとエンジン切ったときいちいち無線機の電源切るの面倒だし、

忘れるとバッテリーに負担がかかるからアクセサリー電源から取りました。

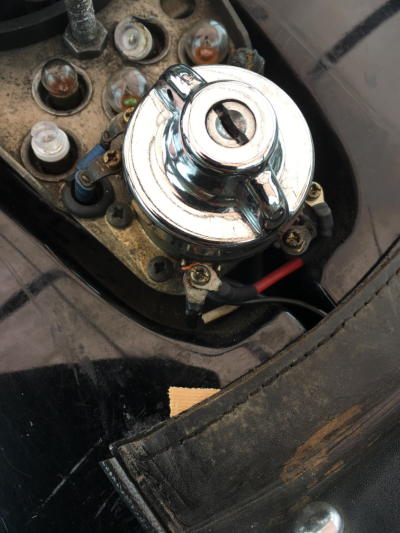

この赤いケーブルがつながってるところがアクセサリー!

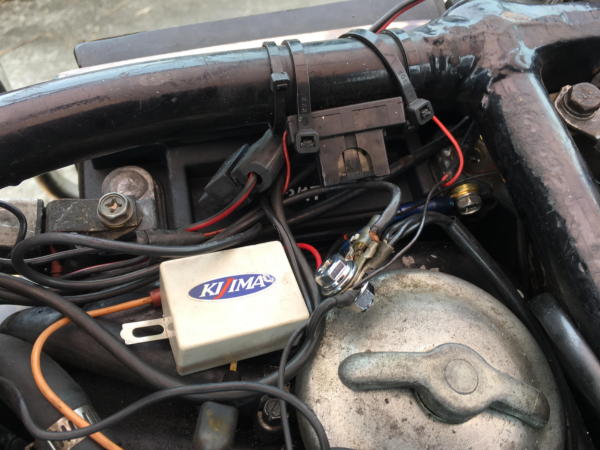

アースは


主治医のジョナさんがターミナルを作っておいてくれたんでココに結線!


こんな感じでオレのFLHにはアマチュア無線:ハンディ機がついてます。

これから無線運用検討中の方、参考にしてくださいね。


                            by JUN
